مفهوم الخيال : الصورة الإفتراضية "الخيال" المعطاة بمرآة مستوية - قانونا الإنعكاس - مجال مرآة مستوية

I الصورة المعطاة بمرآة مستوية

إن حاسة الابصار من الحواس الخمسة التي انعم الله بها علينا لنرى بها الأشياء من حولنا وتعتمد الرؤية على الضوء الذي ينعكس عن الأجسام ويدخل الى العين فتتكون

صورة الجسم على شبكية العين التي تحتوي على ملايين المجسات الحساسة للضوء ليقوم كل مجس بتحويل الضوء الى اشارات كهربية عبر العصب البصري إلى مركز

الإبصار في الدماغ الذي يقوم بترجمة ذلك إلى صورة في أدمغتنا عن الجسم الذي ننظر إليه

1 ظاهرة الانعكاس

انعكاس الضوء هو ارتداد الأشعة الضوئية في نفس الوسط عندما تقابل سطحا عاكسا.

حيث أن الشعاع الوارد هو الشعاع الذي يصل إلى السطح، و الشعاع المنعكس هو الشعاع الذي يرتد عن السطح العاكس.

2 المرآة المستوية

المرآة المستوية عبارة عن لوح زجاجي مستوي أحد سطحيه مغطى بمادة عاكسة لمعظم الضوء الذي يسقط عليه فهي تمتص جزءًا بسيطًا فقط من الضوء. وبالإضافة إلى كون السطح غير ماص للضوء، يجب أن يكون السطح صقيلاً إلى حوالي 0,0001سم، لكي يعكس الصور بوضوح.

تُصنع معظم المرايا بوضع طبقة رقيقة للغاية من الفضة أو الألومنيوم على لوح زجاجي فائق النوعية في الأسطح اللامعة مثل أسطح المرايا المصنوعة من الفضة تمثل الأشعة المنعكسة أكثر من 90% من الشعاع الساقط.

3 تشكيل الصورة الافتراضية في المرآة المستوية :
نشاط 1:

نحظر مرآتين متعامدتين ونضع أمامهما شمعة كما في الصورة أدناه ماذا تلاحظ ؟

نلاحظ الكثير من الصور للشمعة

كل صورة للشمعة هي عبارة عن مسار مختلف يمكن للضوء أن يسلكه ليسقط  و يرتد عن الشمعة و من ثم يعود إلى العين.

نشاط 2:

إثبات نتيجة النشاط السابق

نطفئ ضوء الغرفة في التجربة السابقة و نوجه ضوء الليزر (ضوء وحيد اللون) مرة على الشمعة الحقيقية ومرة على صورة الشمعة.

  • إذا وجهت مؤشر الليزر على الشمعة فإنها تتوهج
  • إذا أشرت على أي صورة من صور الشمعة فإنها تتوهج

إذا أشرت على الشمعة أو أحد  صور الشمعة فإن الشمعة تضيء  لأني أشير إلى أحد مسارات الضوء.

4 تناظر الجسم مع صورته الافتراضية بالنسبة لمرآة مستوية :
نشاط 1:

تجربة الدميتان:

الأدوات المستعملة : مرآتان متعامدتان ، دميتان متمثلتان بأيدي متحركة (الأيادي المتحركة للدمى تعيننا على تحديد الجهة اليمنى من الجهة اليسرى للدمية).

التركيب : نضع إحدى الدميتين أمام المرآة بعد رفع يدها اليمنى

الدمية الثانية نضعها بجانب المرآة بعد رفع يدها اليسرى إذ  نستعين بها كشاهد

الدمية تظهر في المرآة وكأنها ترفع يدها اليسرى و هذا ما تأكده الدمية الشاهد.

المرآة تعكس جهة اليمين إلى اليسار وجهة اليسار إلى اليمين.

نشاط 2 :
  1. ضع صفيحة زجاجية مستوية ، أمام كأس مملوء بالماء بداخله شمعة منطفئة.
  2. ضع أمام الصفيحة الزجاجية شمعة أخرى مشتعلة.
  3. حاول أن تجعل الصورة الافتراضية للهب الشمعة المشتعلة فوق الشمعة المنطفئة.
  4. نفرغ الماء الملون داخل البيشر.

نلاحظ بالنظر إلى المرآة وكأن الشمعة تبقى مشتعلة على الرغم من وصول الماء إلى اللهب.

الشمعة التي كانت مضيئة هي الشمعة التي أمام المرآة و أنت رأيت انعكاسها على المرآة.

II قانون الانعكاس
1 قانونا الانعكاس :
  1. شعاع ضوئي وحيد اللون ( ليزر) ، مرآتان
  2. نحقق التركيب التجريبي في الصورة أدناه

ينعكس الشعاع الضوئي على المرآة الأولى ثم الثانية بحيث يصنع الشعاع الوارد زاوية مع الناظم مساوية للزاوية التي يصنعها الشعاع المنعكس مع الناظم على المرآة.

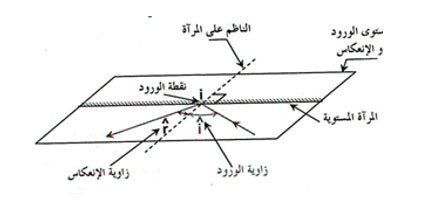

اعتمادا على نموذج الشعاع الضوئي فإن :

  • الشعاع الوارد : هو الشعاع الضوئي المنبعث من المنبع الضوئي و الساقط على المرآة المستوية .
  •  الشعاع المنعكس : هو الشعاع الضوئي المنعكس على المرآة المستوية .
  •  السطح العاكس : هو سطح المرآة المستوية الذي يعكس الشعاع الوارد .
  • الناظم : هو المستقيم العمودي على المرآة المستوية .
  • زاوية الورود
    î
     : هي الزاوية الكائنة بين شعاع الورود  و الناظم على السطح العاكس .
  • مستوى الورود : هو المستوي الذي يشمل الشعاع الوارد   و الناظم على السطح العاكس .
  •  زاوية الانعكاس
    : هي الزاوية المحصورة بين شعاع المنعكس و الناظم على السطح العاكس .
  •  مستوى الانعكاس : هو المستوي الذي يشمل الشعاع المنعكس و الناظم على السطح العاكس
  • نقطة الورود : هي نقطة تقاطع كل من الشعاع الوارد و الشعاع المنعكس و الناظم على السطح المنعكس .
2 التحقيق التجريبي لقانوني الانعكاس :

الوسائل المستعملة : مرآة  مستوية، منبع ضوئي نقطي (الليزر) قابل للدوران في مستوي أفقي ،قرص بصري مدرج

التجربة : أضبط التركيب التجريبي بحيث ترى الحزمة الضوئية الواردة من المنبع على سطح القرص و تلاقي مركز المرآة المستوية .

  •  يقع كل من الشعاع المنعكس و الشعاع الوارد في نفس المستوى و هو مستوى الورود .
  • مهما غيرنا زاوية الورود نجد أن زاوية الانعكاس مساوية لها
  • القانون الأول لظاهرة الانعكاس : ينتمي الشعاع المنعكس إلى مستوى الورود الذي يمثل الشعاع الوارد  و الناظم  على السطح العاكس .
  • القانون الثاني لظاهرة الانعكاس :  القانون الثاني لظاهرة الانعكاس : في ظاهرة الانعكاس الضوئي على مرآة مستوية , تتساوى زاوية الورود مع زاوية  الانعكاس أي

زاوية الورود

î
= زاوية  الانعكاس


3 تكون الصورة بواسطة المرآة المستوية

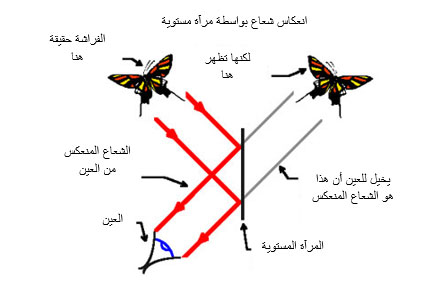

تتكون الصورة في المرايا المستوية كما هو موضح في الشكل التالي :

الضوء الساقط على الفراشة في الشكل أعلاه ينعكس على المرآة بحيث أن زاوية الورود تساوي زاوية الانعكاس والأشعة المنعكسة عند سقوطها على العين تتم رؤية الصورة التي تكون معتدلة ومساوية للجسم ولكن تخيلية  حيث لا يمكن استقبال الصورة على حائل إنما الصورة هي عبارة عن تخيل الدماغ لها وهنا في الشكل تم تشبيه ذلك بامتداد الأشعة الساقطة على العين على استقامتها داخل المرآة لتجمع الصورة.

4 تكون الأخيلة في المرايا :
أ المرايا المستوية:

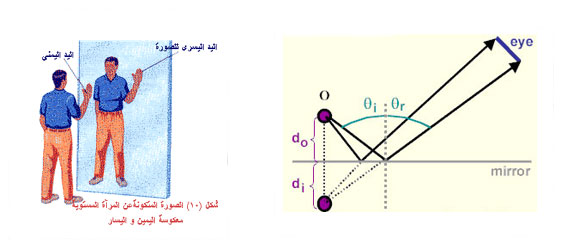

للتعرف على صفات الخيال المتكون باستخدام مرآة مستوية للجسم (أب).

  1.  نسقط الشعاع الأول عمودياً على السطح العاكس فينعكس على نفسه.
  2. نسقط الشعاع الثاني بزاوية سقوط معينة وينعكس الشعاع بنفس الزاوية فنلاحظ امتداده داخل المرآة.
  3. عند نقطة التقاء الشعاعين يكِّون رأس الجسم الموضوع أمام المرآة.
  4. قس المسافة بين : الجسم ، المرآة والخيال ، المرآة.
صفات الخيال المتكون:
  1. طول الجسم = طول الخيال
  2.  بعد الجسم عن المرآة = بعد الخيال عن المرآة
  3.  الخيال مقلوب جانبياً
  4.  يكون الخيال وهمياً داخل المرآة أي لا يمكن استقباله على حاجز
5 مبدأ رجعان الضوء :



نعلم أن الشعاع الضوئي الوارد ( SI ) ينعكس وفق الشعاع (RI)

  • فإذا اعتبرنا الآن أن الشعاع الوارد يأتي وفق (RI)  ,   فكيف ينعكس على السطح ؟
  •  حسب القانون الثاني للانعكاس , فإن الشعاع (RI) سينعكس وفق الاتجاه (SI) ,
  •  و هذا ما يسمى في الفيزياء مبدأ رجعان الضوء . و بالتالي:

            لا يتوقف المسير الذي يتبعه الضوء على جهة انتشاره.
