تشكل الصخور المميزة للزهرة وسط محيطية

الإشكاليــة:

بينت الدراسات السابقة أن القشرة المحيطية تتكون من الأعلى إلى الأسفل من ثلاثة أنواع من الصخور هي على التوالي: البازلت، الغابرو، البيريدوتيت.

فما هي البنية النسيجية لهذه الصخور؟ وما هي خصائصها ؟

I دراسة صخور قاع المحيط:
1 النشـاط 01: بــنية وخصائــص الصخــور المكونــة لقــاع المحيــط:
السنــد:

 وثائق 1-2-3 ص 294

تعريف البازلــت:

 صخر ناري بركاني قاعدي يتشكل غالبا على مستوى الظهرات وسط محيطية، بنيته النسيجية مبنية في الوثيقة (01) يتكون من معادن كبيرة من الأوليفين، ومعادن صغيرة من البلاجيو كلاز (ميكروليت) وزجاج بركاني.

تعريف الغابــرو:

صخر ناري قاعدي يتكون داخل القشرة المحيطيةن بنيته النسيجية مبنية في الوثيقة (02)، يتكون من معادن متوسطة الحجم من الأوليفين (OL) والبلاجيوكلاز (PL)

تعريف البيريدوتيــت:

صخر ناري فوق قاعدي يتكون على مستوى البرنس، بنيته النتيجة مبنية في الوثيقة (03) يتكون أساسا من معادن كبيرة من الأوليفين (OL) و البيروكيت.

التعليمات:

ت1:    قارن بين نسيج كل من البيريدوتيت، الغابرو والبازلت .

ج ت1: المقارنة: إن البيريدوتيت والغابرو هما صخران بنسيج بلوري أما البازلت فهو صخر ذو نسيج ميكروليتي.

ت2:   ما هو نوع التبلور الذي يمكن استنتاجه لكل صخر انطلاقا من حجم الحبيبات؟

ج ت2:  نوع التبلور:

البازلـت: ميكروليتي لوجود بلورات صغيرة البلاجيوكلاز والأوليفين.

الغابـرو: بلوري لوجود بلورات متوسطة من البلاجيوكلاز والأوليفين.

البيريدوتيت: بلوري لوجود بلورات كبيرة من الأوليفين والبيروكسين.

ت3:    حدد مستويات التبرد المميزة لكل صخرة.

ج ت3: نوع التبرد:

البازلـت: تبرد سريع على السطح أين تكون درجة الحرارة منخفضة.

الغابـرو + البيريدوتيت: تبرد بطيء في العمق أين تكون درجة الحرارة عالية.

ت4: هل تؤكد هذه النتائج ما تم التوصل إليه على مستوى فالق VEMA؟ وضح.

ج ت 4: تأكيد النتائج: نعم، تؤكد هذه النتائج ما تم التوصل إليه من دراسة فالق  VAMA وذلك لأن هذا الفالق يكشف عن مكونات القشرة المحيطية غير المتجانسة والتي تشمل على صخور نارية مختلفة البنية والنسيج نتيجة اختلاف تبلورها ومستوى تبردها.





2 النشاط 02: نمذجــة العلاقــة بيــن ســرعة التبـــرد ونسيــج الصخــر:
السنــد:

الوثائق 4-5-6 ص 295.

بينت الدراسات البتروغرافية أن مصدر كل من البازلت والغابرة هو الانصهار الجزئي للبيريدوتيت، فما هو سبب اختلاف البنية النسيجية لهما؟

الإجابة على هذا السؤال نجري تجربة الفانيلين كما يلي :

الوسائل:

  • علبة بتري
  • شرائح زجاجية
  • مجهر مستقطب
  • مسحوق فانيلين.

طريقة العمل:

  • ضع قليلا من الفانيلين في علبة بتري ثم اخلطها بالماء.
  • ضع قطرات من الخليط فوق ثلاث شرائح زجاجية.
  • أدخل الأولى في الثلاجة، أترك الثانية معرضة للهواء الطلق وضع الثالثة فوق الحمام المائي أو مدفأة درجة حرارتها تقدر بـ 50°م
  • وبعد مدة زمنية قم بفحص ومشاهدة كل شريحة بالمجهر المستقطب، وسجل الملاحظات المتوصل إليها.
  • أظهرت النتائج الملاحظة بالمجهر المستقطب للنمذجة السابقة الصور الآتية.



التعليمات:

ت1:    قارن بين النتائج التجريبية لتبلور مادة الفانيلين في الحالات الثلاثة الملاحظة باالمجهر المستقطب.

ج ت1:  المقارنة :

  • مادة الفانيلين في الثلاجة، البلورات الصغيرة.
  • مادة  الفانيلين في الهواء الطلق ، البلورات المتوسطة.
  • مادة الفانيلين فوق الحمام المائي، البلورات كبيرة.

ت2:    ما هي العلاقة بين شكل بلورات الفانيلين ودرجة حرارة التبلور؟

ج ت2: العلاقــة:

كلما كانت درجة الحرارة عالية في الأعماق كلما زاد تبلور الصخور النارية المكونة للقشرة الأرضية.

ت3: هل تتوافق النتائج المحصل عليها من النمذجة مع تبلور كل من صخور البازلت، الغابرو والبيريدوتيت؟

ج ت3: نعم، تتوافق هذه النتائج مع ما نعرفه حول تبلور الصخور النارية المكونة للقشرة المحيطية حيث أن البيريدوتيت هو أعمق صخور ذو تبلور كبير أما الغابرو والبازلت هما سطحين لذلك يكون تبلورهما ناقصا (نسيج ميكروليتي).

3 النشاط 03: العلاقة بين التركيب الكيميائي ودرجة انصهار البيريدوتيت:

ينتج ماغما الظهرات وسط محيطية عن الانصهار الجزئي للبيريدوتيت المكون للبرنس، حيث يعطي تبلور ماغما الظهرات وسط محيطية صخورا مختلفة عن الصخور الأصلية المنصهرة.

أ التركيب الكيميائي لصخور البازلت، الغابرو والبيريدوتيت :

يبين جدول الوثيقتين (07 - 08) الأكاسيد والمعادن المكونة لمختلف الصخور المعروفة على مستوى الظهرات وسط محيطية.

السنــد:

وثائق 07-08 ص 296.

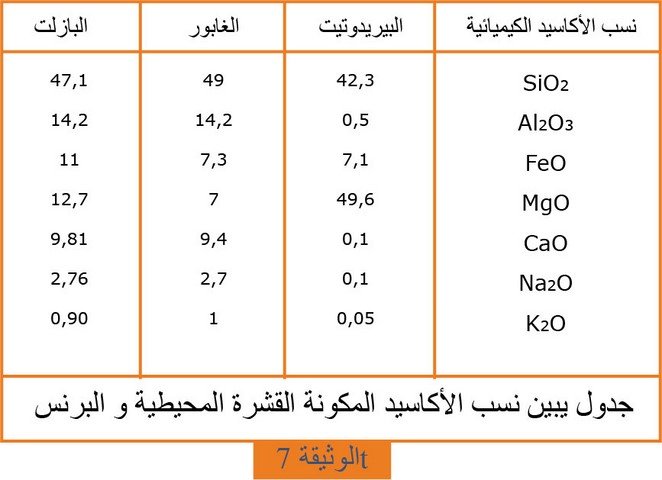

الوثيقــة 07: جدول يبين نسب الأكاسيد المكونة لصخور القشرة المحيطية والبرنس

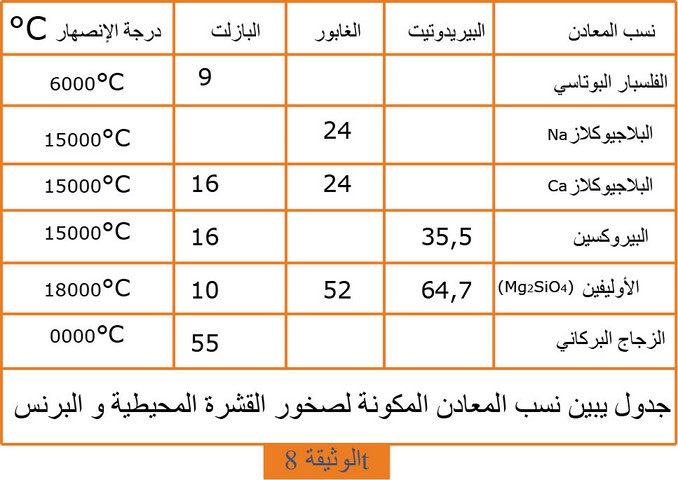

الوثيقة 08: جدول يبين نسب المعادن المكونة لصخور القشرة المحيطية والبرنس

التعليمات:

ت1:    قارن  بين أهم الأكاسيد المكونة للصخور الثلاثة، ماذا تستنتج؟

ج ت1: صخر البيريدوتيت فقيرا جدا بالسيليس وغني جدا بالماغنزيوم، البازلت والغابرو، فقيران بالسيليس وغنيان بالألمنيوم ويحتويان  على نسب معتبرة من الحديد، المغنزيوم والكالسيوم.

ت2:    قارن بين المعادن المكونة للصخور الثلاثة، ماذا تستنتج؟

ج ت2: البيريدوتيت يحتوي على معدني الأوليفين والبيروكسين فقط وهذا ما يدعم فرضية غني الصفر بالمغنزيوم (الأوليفين Mg2SiO4).

يحتوي الغابرو على نسب عالية من الأوليفيين والبلاجيوكلاز ويحتوي البازلت على نسب متساوية من الفلسبار،  البلاجيوكلاز والأوليفين ونسبة معتبرة من الزجاج البركاني.

نستنتج أن البيريدوتيت صخر فوق قاعدي وأن كل من الغابرو والبازلت صخرين قاعدتيين.

ب الانصهار التجريبي للبيريدوتيت :
السند:

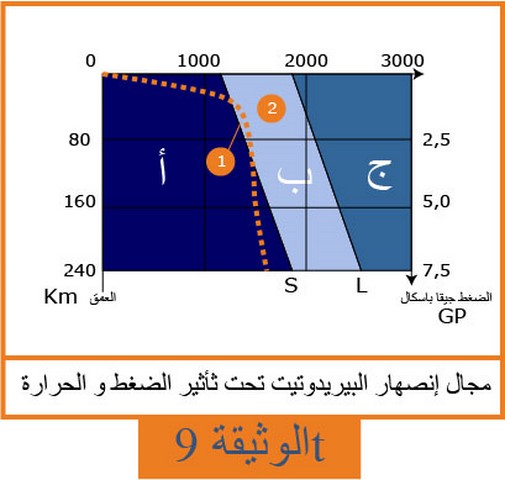

الوثيقة 09 ص 297.

للحصول على ظروف انصهار البيريدوتيت، نجري التجارب في ضغط متغير ودرجة حرارة متزايدة، حيث يتم تعريض عينات من البيريدوتيت لضغوط وحرارة متغيرة فينتج عن ذلك ثلاث مجالات (أ، ب ، ت) يقسمها المستقيمان   S و  L (الوثيقة 09 ).



بفصل المستقيم Solidus) S) المجال (أ) الذي يكون فيه البيريدوتيت عن المجال (ب) الذي يكون فيه البيريدوتيت منصهرا جزئيا.

يفصل المستقيم L  (Liquidus) المجال (ب) الذي يكون فيه البيريدوتيت منصهرا جزئيا عن المجال (ج)  الذي يكون فيه البيريدوتيت منصهرا كليا.





ت نمذجة تأثير الضغط على انصهار المواد الصلبة :
تجربــة :

نأخذ قارورتين ونضع فيهما مكعبات من الزبدة بنفس الحجم، نسلط على كلاهما نفس الضغط بواسطة نافخ قدره 05 ناتومتر (بعد وضع السدادة).

تبقى القارورة (أ) تحت نفس الضغط ونخفض ضغط القارورة (ب) ليصل غلى الضغط العادي.

نضع القارورتين في حمام مائي درجة حرارته 35.

النتائج المحصل عليها ممثلة في الصورتين (ج و د) في الوثيقة (10).

التعليمات:

ت1:    استنتج الحالة الفيزيائية للبيريدوتيت في المجالات (أ – ب- ج).

ج ت1: الحالة الفيزيائية للبيريدوتيت.

  • في الحالة (أ): صلب
  • في الحالة (ب): صلب وسائل
  • في الحالة (ج): سائل

ت2:    اعتمادا على معطيات الوثيقة (09) قدم تفسير الاختلاف الحالة الفيزيائية للبيريدوتيت عندما ننتقل من الوضعية (01) إلى الوضعية (02).

ج ت2:  ينتقل البيريدوتيت من الحالة الصلبة إلى الحالة المنصهرة جزئيا لأنه يخترق المستقيم (Solidus) .

ت3:    حدد العوامل المؤثرة على الانصهار الجزئي للبيريدوتيت.

ج ت3:  العامل المؤثر على الانصهار الجزئي للبيريدوتيت متمثل في انخفاض الضغط.

ت4:    حلل نتائج الوثيقة (10) (ج-د)، ماذا تستنتج؟

ج ت4:  يدعم التركيب التجريبي المتمثل في ذوبان مكعب الزبدة بسبب انخفاض ضغط الانصهار الجزئي للبيريدوتيت تحت الظهرات وسط محيطية.

الاستنتـاج:

انخفاض الضغط في حرارة ثابتة على مستوى الظهرات يؤدي إلى انصهار الصخور.

4 النشــاط 04: نمــذجــة الانصهار الجزئــي للبــيريدوتيـــت
السنــد:

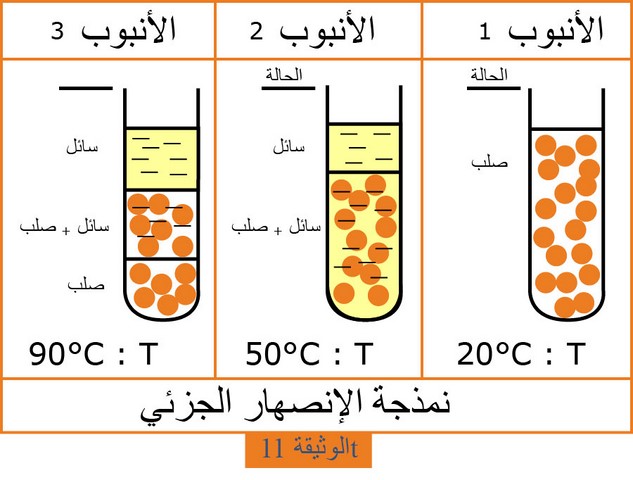

الوثيقة (11) ص 298.

يتكون البرنس من بيريدوتيت، ينصهر نتيجة انخفاض الضغط، بينت الدراسات التجريبية أن الماغما الناتج عن الانهار غني بالألمنيوم   Al وفقير بالمغنزيوم  Mg

لفهم مبدأ الانصهار الجزئي نجري التجربة التالية: حيث نستعمل الوسائل التالية:

  • 03 أنابيب مهيأة على النحو التالي:

الأنبوب 01: يحتوي على Gorned-beef في درجة حرارة تقدر 20C°.

الأنبوب02: يحتوي على Gorned-beef تم تسخين في حمام مائي في درجة حرارة تقدر بـ 50C°.

الأنبوب 03: يحتوي على Gorned-beef تم تسخين في حمام مائي في درجة حرارة تقدر بـ90C°.

التعليمات:

ت1:    سجل الملاحظات التي تظهر في الأنابيب الثلاثة.

ج ت1: الأنبوب الأول: لم يحدث فيه شيء.

    الأنبوب الثاني والثالث : حدث فيهما ذوبان للمواد الدسمة مع ظهور تمايز بين المواد حيث أن المواد الصلبة تجمعت في الأسفل والمواد السائلة تجمعت في الأعلى.

ت2:    ما هي الأنابيب التي حدث فيها انصهار جزئي للمواد ؟ فسر ذلك.

ج ت2:  حدوث انصهار جزئي في الأنبوب الثاني والثالث ويعود ذلك لكون Gorned-beef مادة غير متجانسة.

ت3:    قارن بين الأنابيب التي حدث فيها انصهار جزئي والأنبوب الأول، اشرح الظاهرة؟

ج ت3:  في الأنبوب 02 و 03 المواد الصلبة تجمعت في الأسفل بينما المواد السائلة تجمعت في الأعلى على خلاف الأنبوب 01.

ت4:    اشرح سبب غنى الماغما الناتج عن الانصهار الجزئي  للبيريدوتيت بالألمنيوم وفقره بالمغنزيوم.

ج ت4:  تتوافق نتائج النمذجة مع ما يحدث على مستوى الظهران وسط محيطية أين يكون الماغما الناتج عن الانصهار الجزئي للبيريدوتيت غني بالألمنيوم وفقير بالمغنزيوم ويعود ذلك لكون الأول خفيف يتجمع في المستويات العليا للغرفة المغماتية والثاني ثقيل يتجمع في المستويات السفلى.

5 النشاط 05: ظروف انصهار البــيريدوتيــت
السنــد:

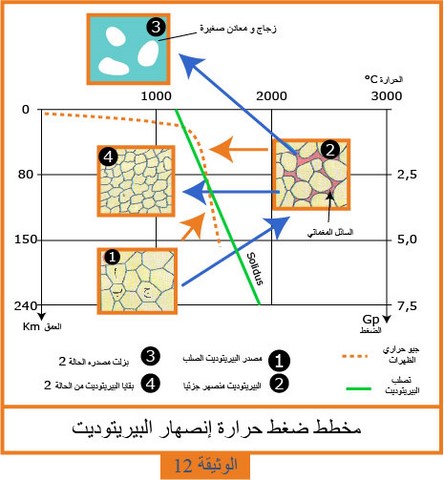

الوثيقة 12 ص 299.

تؤدي حركة تيارات الحمل إلى صعود البرنس الأستينوسفيري على مستوى الظهرات وانسهار البيريدوتيت، كيف تتم هذه الظاهرة؟  وما هي العوامل المسؤولة عنها؟

يبين المخطط المقابل تأثير الضغط انصهار البيريدوتيت.

التعليمات:

ت1:    قارن بين البيريدوتيت في الحالة (01)  والحالة (02).

ج ت1: يظهر من خلال الصورة أن صخور الحالة (01) متصلبة وصخور الحالة (02) منصهرة جزئيا.

ت2:    حدد العوامل التي تؤدي إلى تحول البيريدوتيت من الحالة (01) إلى الحالات (02، 03، 04).

ج ت2:  العوامل التي تؤدي إلى تحويل البيريدوتيت من الحالة (01) إلى الحالة (02، 03، 04) هي انخفاض الضغط في المرحلة الأولى ودرجة الحرارة في المرحلة الثانية.

ت3:    حدد الحالة الفيزيائية للبيريدوتيت عن يمين ويسار Solidus  (02 و 04)  ، ماهو العامل الأكثر تأثيرا في هذه الحالة؟

ج ت3:  الحالة الفيزيائية للبيريدوتيت على يمين Solidus تكون منصهرة جزئيا وعلى يسار  Solidus متصلبة.

ت4:    حدد العوامل الأكثر تأثيرا بين الحالتين (01 و 02).

ج ت4:  العامل الأكثر تأثيرا في الحالتين 01 و 02 يتمثل في الضغط.

ت5:    قارن البنية النسيجية للحالتين (03 و 04) مع التعليل.

ج ت5:  البنية النسيجية في الحالة 04 بلورية والحالة 03 ميكرولوتية ويعود ذلك لكون الحالة (04) تمثل تبلور بطيء في باطن الأرض وتمثل الحالة (03)  تبلور سريع على السطح.

6 النشاط 06: انخفاض الضغط على مستوى الظهرة.

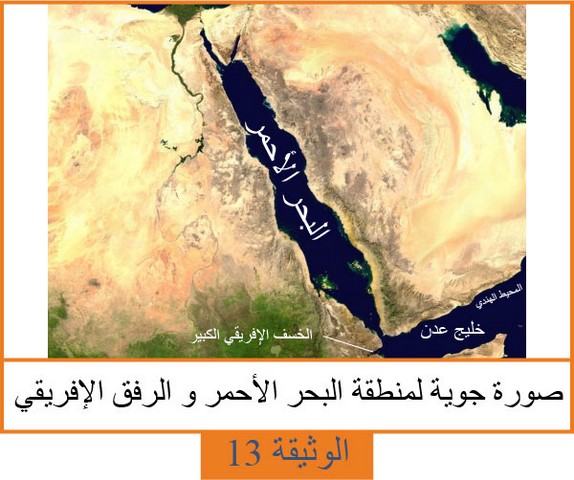

بينت الدراسات الجيولوجية وجود خسف على مستوى منطقة قوة الشرق الإفريقي الذي يمتد على منخفض طوله 950كم  وعرضه يتراوح بين 40 و 60كم، يبدأ هذا الخسف من جنوب البحر الأبيض المتوسط الأحمر شمالا وينتهي في منطقة نرمبار جنوبا.

تبتعد حواف الخسف بسرعة تتراوح بين 10 و 20سم في السنة، حيث بدأ عمله منذ 10 مليون سنة (الميوسين) وهو مستمر حتى الآن (NA)

يحد الخسف من الجانبين فوالق عادية، يتميز بوجود زلازل سطحية تفوق قوتها في بعض الأحيان 05 درجات على سلم رشتر وطفوح بركانية بازلتية.



التعليمة 1 :

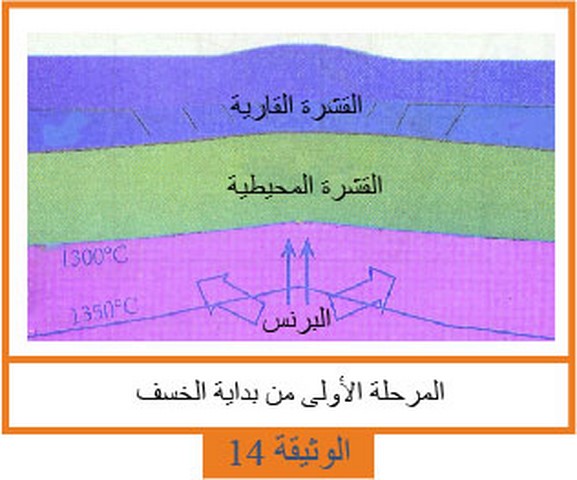

ت1:    فكرة بين وضعية البرنس في الوثيقتين (15 - 14)، ماذا تستنتج؟

ج1:  مقارنة وضعية البرنس نلاحظ صعود البرنس مع اندفاع الماغما.

الاستنتاج:

إن الصفائح التكتونية متحركة على مستوى منطقة القرن الإفريقي.

التعليمات:

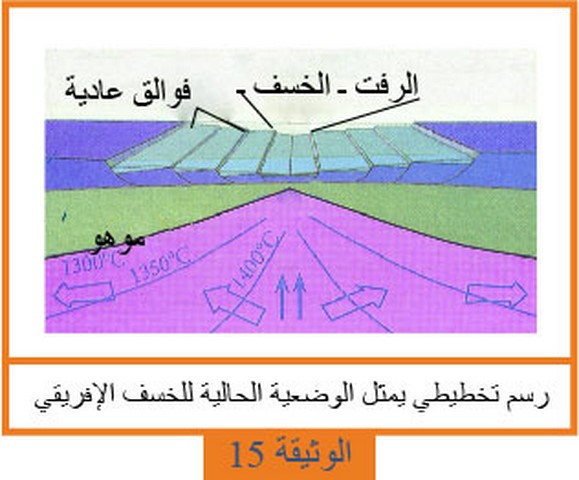

ت2:    على ماذا تدل الأسهم الموضحة في الوثيقة 15؟

ج 2:   مدلول الوثيقة 15: تدل الأسهم على تيارات الحمل الصاعدة.

ت3:    قدم تفسير الظهور الخسف في الوثيقة 15، وما هي الآثار الناجمة عن ظهوره ؟

ج 3:   تفسير ظهور الخسف: يعود ذلك إلى مفعول الطاقة الحرارية الباطنية.

آثار ظهور الخسف: انتشار الفوالق العادية المسببة للزلازل السطحية.

ت4:    استنتج نوع الحركة المؤدية لحدوث الظواهر الجيولوجية الملاحظة .

ج 4:   الحركة المؤدية لهذه الظواهر الجيولوجية هي حركة تباعد والتي أدت إلى الخسف القاري.

7 النشاط 07: الخسف (الوقت) القاري
تجربــة:

لفهم البنية الأرضية المميزة لظاهرة الخسف القاري يمكن إنجاز النموذج التالي :

الوسائــل :

علبة بلاستيكية ذات عواقب متحركة أو علبة خشبية ذات قاع متحرك يكون أحد أوجهها بلاستيكيا لمشاهدة الظاهرة، كما هو مبين في الشكل في الوثيقة (16).

  • 3 كلغ  من مادة الجبس.
  • ملونات صناعية.

الطريقــة:

  •  خذ كميات متساوية من الجبس ولونها بالأوان مختلفة.
  • ضع الجبس الملون وسط العلبة على شكل طبقات أفقية (المرحلة 01) .
  • أسحب الحاجزين في اتجاهين متعاكسين (المرحلتين 02 و 03) ثم لاحظ

التعليمات:

ت1:    ماذا حدث لطبقات الجبس في المرحلتين (03 و 04)؟

ج 1:   تغيرات طبقات الجبس: حدوث تشقق لهذه الطبقات وتشكل تراكيب هابطة.

ت2:    ما هو نوع الفوالق الناشئة؟

ج 2:   نوع الفوالق الناشئة : فوالق عادية.

  • لخص في نص علمي أهم مراحل التجربة موافق بينهما وبين ما حدث على مستوى خسف القرن الإفريقي.
  • مراحل الخسف القاري:
  1. ​مرحلة الوقت :  خسف القرن الإفريقي
  2. الشق البحـري:  البحر الأحمر
  3. مرحلة المحيط: المحيط الهندي
  • أنجز مخطط لمختلف مراحل تشكل ظهرة محيطية مبرمزا القارة الأصلية، منطقة الوقت، الإتساع.
