الطاقـــة الداخلــية للكـــرة الأرضــية

تتكون القشرة الأرضية من صفائح صلبة تتحرك تباعديا أو تقاربيا.

الإشكالية:

على  ماذا ترتكز وتتوضع هذه الصفائح ؟ وما هو مصدر طاقتها الحركية؟

I أنواع الصفائح التكتونية ومظاهر تسرب الطاقة

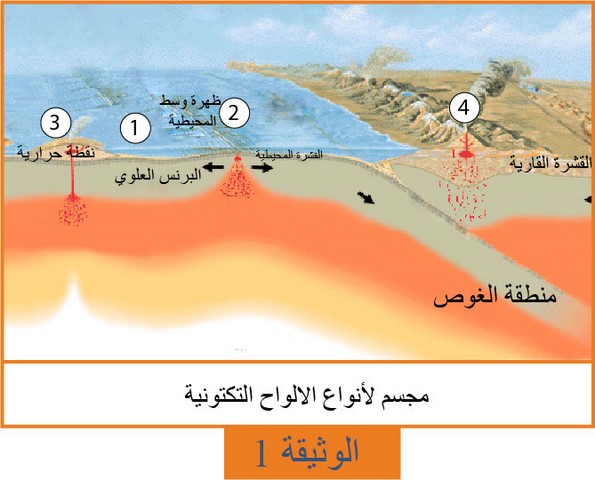

تمثل الوثيقة 01 مجسم لأنواع الألواح التكتونية.

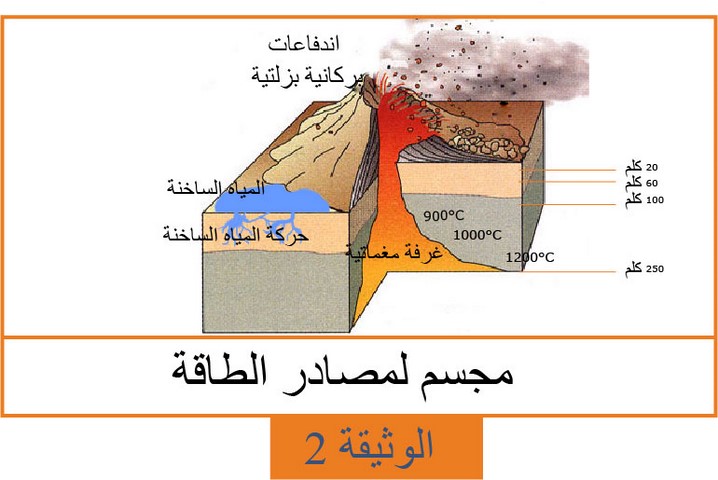

تمثل الوثيقة 02 مجسم لمصادر الطاقة.









التعليمات:
  1. ماذا تمثل الأرقام 1، 2، 3، 4 من الوثيقة (01).
الإجابــة:

مدلول الأرقام : 1- قشرة محيطية ، 2- ظهرة، 3- نقطة ساخنة، 4- بركان قاري (انفجاري).

2 - اعتمادا على مجسم الوثيقة (01) حدد أنواع الصفائح التكتونية.

الإجابــة:

أنواع  الصفائح التكتونية: قارية أو محيطية أو قارية  محيطية.

3 -  ما هي الطبقة التي ترتكز عليها الصفائح التكتونية؟

الإجابــة:

الطبقة التي ترتكز عليها الصفائح التكتونية هي البرنس أي المعطف (الرداء).

4 - بالاعتماد على مجسم الوثيقة (02) حدد طرق خروج الطاقة من باطن الأرض (مصادر الطاقة).

الإجابــة:

 طرح خروج الطاقة : التقاط الساخنة والبراكين القارية والمحيطية.

5 - وضع العلاقة بين العمق والطاقة المنبثقة من الأرض.

الإجابــة:

  العلاقة بين العمل والطاقة: تتزايد الطاقة كلما كان العمق كبيرا اين تكون درجة الحرارة مرتفعة.

II مصادر الحرارة الأرضية

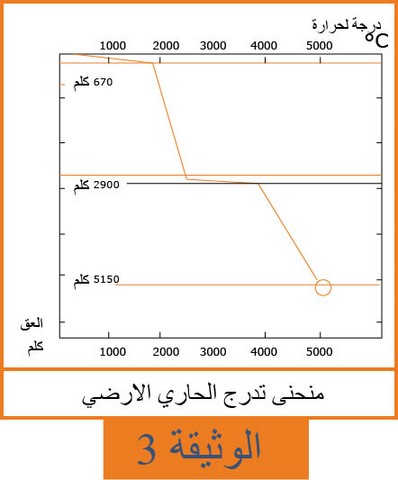

  • تمثل الوثيقة 03 منحنى الحراري الأرضي.
  • تمثل الوثيقة 04 جدول يبين متوسط الحرارة المنبثقة عن القشرة الأرضية.
  • تمثل الوثيقة 05 جدول بين متوسط الحرارة المنبثقة من الأرض بسبب الإشعاع الذري.

S3C3T1

 الوثيقة  (04) جدول يبين متوسط الحرارة المنبثقة عن القشرة الأرضية

S3C3T2

الوثيقة (05) جدول يبين متوسط الحرارة المنبثقة من الأرض بسبب الإشعاع الذري

التعليمات :

1 - حلل منحنى التدرج الحراري الأرضي بدلالة العمق، ماذا تستنتج؟

الإجابة:

تحليل المنحنى: تزيد درجة الحرارة كلما زاد العمق (علاقة طردية).

الاستنتاج:

إن لكوكب الأرض بنية غير متجانسة وذلك بسبب تغير الطبيعة الفيزيائية والكيميائية لمكونات طبقات الأرض.

2 - اعتمادا على معطيات الوثيقة (04) أحسب الطاقة الكلية المنبثقة عن القشرة الأرضية.

الإجابــة:

 حساب الطاقة الكلية: تحسب كما يلي :



3 - اعتمادا على معطيات الوثيقة (05) أحسب الطاقة الكلية المنبثقة عن تفتت العناصر المشعة، ثم قارن بين مختلف القيمن ماذا تستنتج؟

الإجابــة:

طاقة تفتت العناصر المشعة : تحسب كما يلي :

المقارنة والاستنتاج:

إن التدفق الحراري الناتج عن الصخور أكبر من التدفق الحراري الناتج عن تفتت العناصر المشعة.

4 - هل تؤكد هذه النتائج ما توصلت غليه في السؤال (04) من النشاط السابق؟

الإجابــة:

التأكد من النتائج السابقة: فعلا إن النتائج السابقة صحيحة حيث أنها تبين فعلا أنه كلما زاد العمق زادت درجة حرارة طبقات الكرة الأرضية.

III المحرك الأساسي لحركة الصفائح (نمذجة الظاهرة)

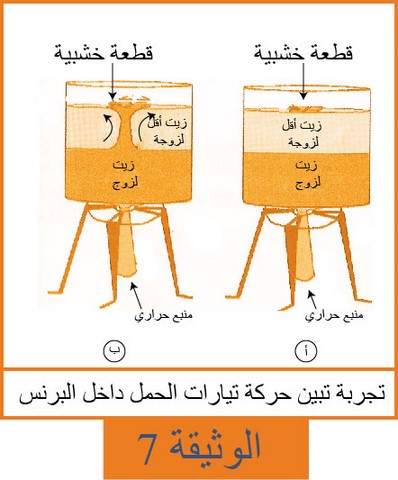

تمثل الوثيقة (07) تجربة تبين حركة تيارات الحمل داخل البرنس.

التعليمات:

 1 - ما هي الملاحظات المسجلة بعد مدة زمنية من التسخين.

الإجابــة:

الملاحظات المسجلة : صعود الزيت الثقيلة وتحرك قطعة الخيش في الاتجاهين.

2 - أنجز رسما تخطيطيا يوضح المرحلة الأخيرة من التجربة.

الإجابــة :

الرسم التخطيطي :

S3C3F4

3 - قدم تفسيرا للملاحظات المسجلة.

الإجابــة:

تفسير الملاحظات : يمكن توضيح ذلك من خلال العلاقة السببية الآتية:

تمدد الزيت السلة ←تصبح خفيفة ←ارتفاع الزيت (تيارات صاعدة) تبرد في السطح ←زيادة الكثافة  ←انخفاض الزيت (تيارات نازلة).

4 - إذا اعتبرنا بأن قطعتي الخشب عبارة عن تمثيل لصفحتين تكتونيتين، فهل يمكن من خلالهما تفسير حركة الصفائح ؟ اشرح ذلك.

الإجابــة :

حركة الصفائح : تصعد تيارات الحمل وتصطدم بالمستويات الباردة فتتحرك في اتجاهين وتنقل معها الصفائح التكتونية.

IV نمذجة حركة تيارات الحمل على مستوى الكرة الأرضية

تمثل الوثيقة (08) أماكن تشكل تيارات الحمل في المستويات الأرضية.

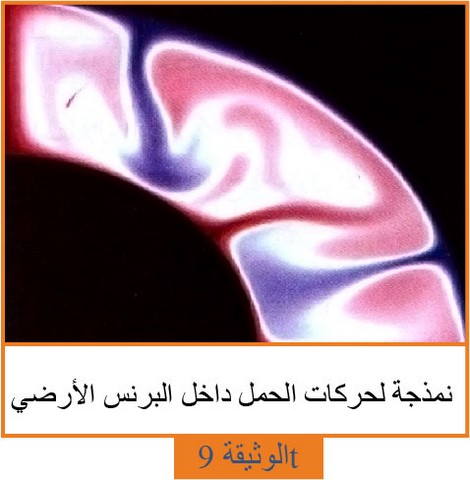

تمثل الوثيقة (09) نمذجة لحركات تيارات الحمل داخل البرنس الأرضي.

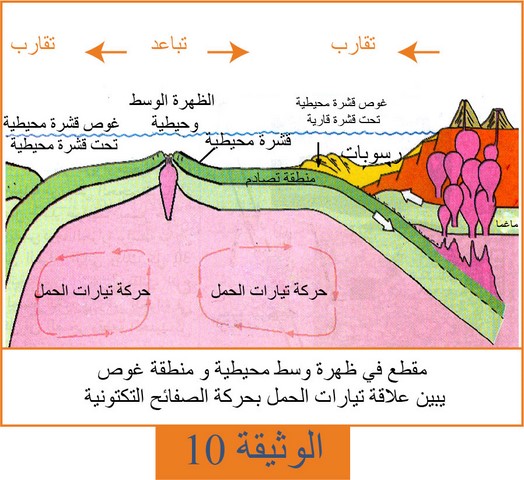

تمثل الوثيقة (10) مقطع في ظهرة وسط محيطية ومنطقة غوص يبين علاقة تيارات الحمل بحركة الصفائح التكتونية.

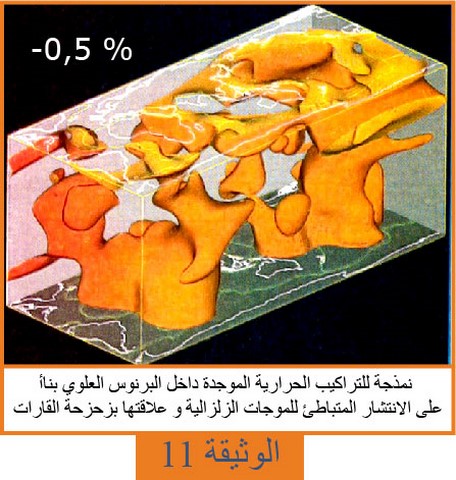

تمثل الوثيقة (11)  نمذجة للتراكيب الحرارية الموجودة داخل البرنس العلوي بناء على الانتشار المتباطئ للموجات الزلزالية وعلاقتها بزحزحة القارات.

S3C3F5

التعليمات:

1 - ما هو سبب صعود وتزول تيارات الحمل في البرنس؟  وماذا تستنتج عن ذلك؟

الإجابــة:

صعود ونزول التيارات.

صعود التيارات: يعود ذلك إلى حركات التباعد على مستوى الظهرات وسط محيطية.

نزول التيارات: يعود ذلك إلى حركات التقارب على مستوى الخنادق البحرية.



2- ماذا تمثل البقع الملونة : تدل على مناطق التدفق الحراري الكبير بالظهرات وسط محيطية.

الإجابــة:

مدلول البقع الملونة : تدل على مناطق التدفق الحراري الكبير بالظهرات وسط المحيطية

3 - ماهية المناطق على مستوى العالم التي تتميز بتدفق حراري علل ؟ علل اجابتك ؟

الإجابــة:

مناطق التدفق الحراري العالي : يكون ذلك على مستوى المحيطات الواسعة و المتمثلة في المحيطين الاطلسي و الهادي .

V مقارنة بين ناقلية الصخور و ناقلية الحديد

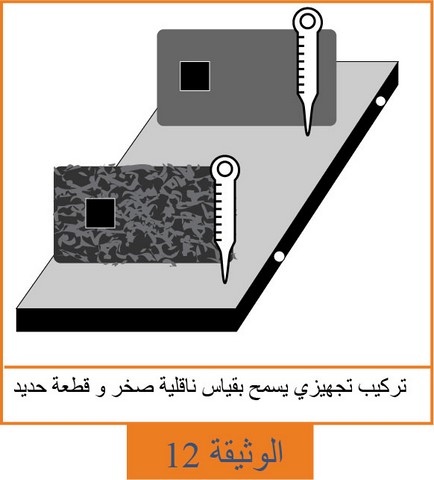

تمثل الوثيقة (12) تركيب تجريبي يسمح بقياس ناقالية صخور و قطعة حديد

التعليمات :

1 - دون النتا ئج المحصل عليها في الجدول التالي :

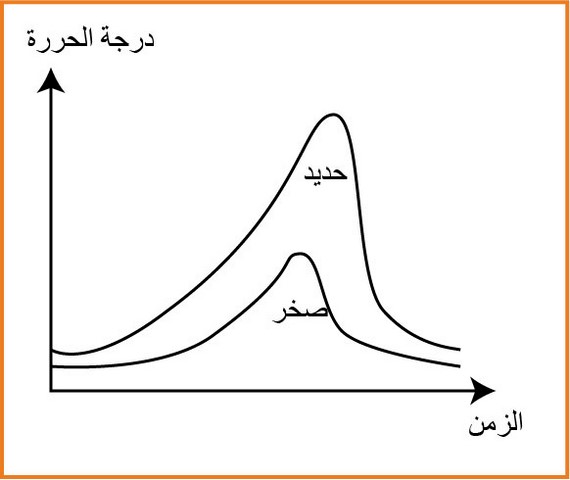

2 - ارسم على نفس المعلم منحنى ناقلية كل من الصخر و القضيب الحديدي .

الإجابــة:

3 - حلل المنحنيين و قارن بينهما ؟

الإجابــة:

تحليل المنحنيين :

تزيد الناقلية في الازمنة الاولى من التجربة حتى تبلغ قيما عالية على مستوى كل من الصخر ( النارري او التحول ) و قطعة حديد ثم تتناقص في الازمنة الاخيرة من التجربة لكن بقيم عالية في قطعة الحديد مقارنة بالصخر

المقارنة : تكتسب قطعة الحديد الحرارة و تفقدها بسرعة فهي ناقل جيد للحرارة اما الصخر فيكتسب الحرارة و يفقدها ببطئ فهو بذلك ناقل سيء للحرارة

4 - ماذا تستنج ؟



الإستنتاج :

يعود تغيير قيم التدرج بزيادة العمق إلى اختلاف الخصائصى الفيزيائية و الكيميائية للصخور المشكلة للقشرة الأرضية.
