حركــات الصفائـــح التكتونيــة

تتوسع القشرة الأرضية على مستوى الظهرات وتتقلص على مستوى مناطق الهدم.

الإشكالية:

كيف يمكن تفسير ذلك؟ ما هي الأدلة العلمية على ذلك؟ وةما هي العواقب الناتجة على مستوى الكرة الأرضية؟

I حركــات التباعــد
1 تضاريــس قــاع المحيــط الأطلـــسـي

تبين الوثيقة (01) تراكيب جيولوجية موازية لحدود القارات اتجاهما شمال جنوب تقسم المحيط الأطلسي إلى نصفين، إنها الظهر وسط محيطية.

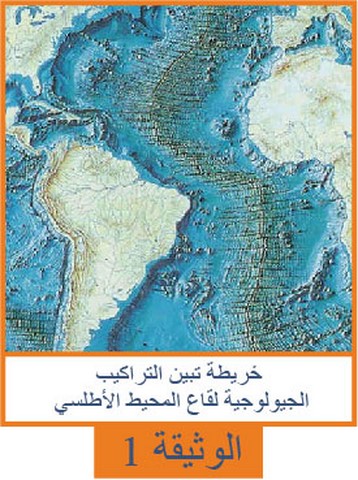

خريطة تبين التراكيب الجيولوجية لقاع المحيط الأطلسي

التعليمات :
  1. أنقل على ورق شفاف خريطة إفريقيا وخريطة أمريكا الجنوبية
  2. طابق بين الحدود الغربية لإفريقيا  والحدود الشرقية لأمريكا الجنوبية.
الملاحظة :

إن الحواف الشرقية لأمريكا الجنوبية مطابقة للحواف الغربية لقارة إفريقيا.

2 مضاهــاة الصخــور القديمــة لقارتي أمريكا الجنوبــية وإفريقــيا

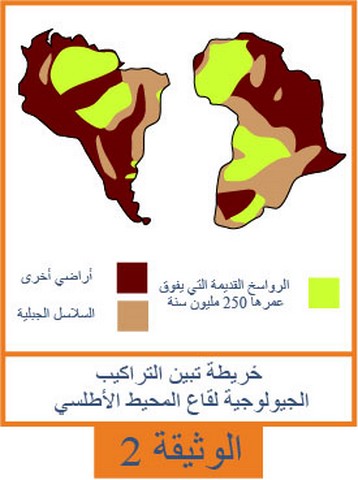

تبين الوثيقة (02) انتشار الأراضي القديمة التي يفوق عمرها 250 مليون سنة على مستوى قارتي إفريقيا وأمريكا الجنوبية.

خريطة موقع الأراضي القديمة على قارتي أمريكا الجنوبية وإفريقيا

التعليمــة:

ضاه بين الصخور القديمة في كل من إفريقيا وأمريكا الجنوبية، ماذا يمكن استخلاصه من هذه المضاهاة.

الاستخلاص :

كانت القارات كتلة واحدة وانتشرت عن بعضها خلال الأزمة الجيولوجية، حيث أن توافق حدود إفريقيا مع أمريكا الجنوبية يجل التوسع المحيطي وتباعد الألوان التكتونية ويستدل على ذلك من خلال نظرية زحزحة القارات.

3 دراســة مغنطــة صخــور القشــرة المحيطيــة

تمثل  الوثيقة 03 جهاز قياس المغنطة القديمة للصخور.

تمثل الوثيقة 04 كيفية تشكل الحقل المغناطيسي الأرضي.

تمثل الوثيقة 05 العلاقة بين القطب الجغرافي والقطب المغناطيسي.

S3C2P1

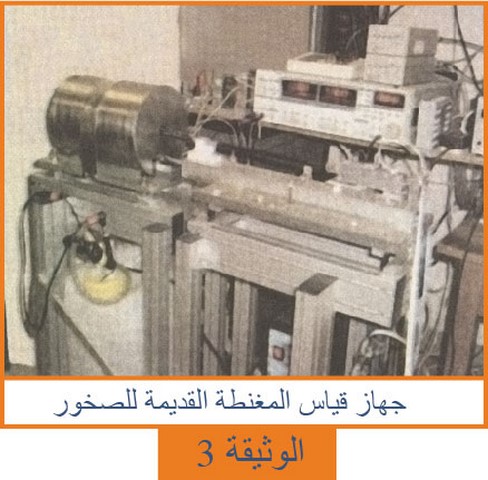

جهاز قياس للصخور المغنطة القديمة

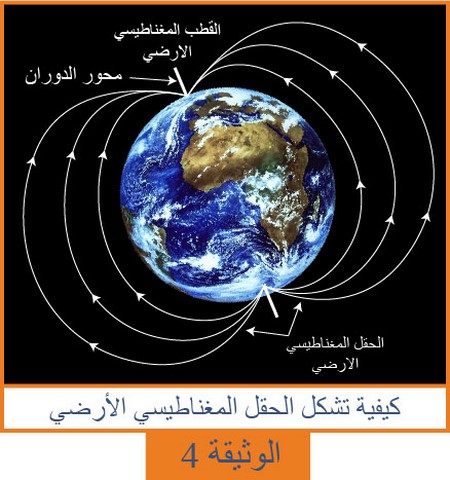

كيفية تشكل الحقل المغناطيسي الأرضي

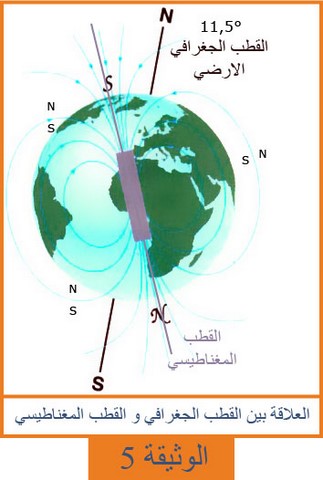

العلاقة بين القطب الجغرافي و القطب المغناطيسي

التعليمات:

1 - باستغلال معطيات النص والوثيقتين (03) و (04) وضح سبب:

- استعمال معدن المغنيتين لتحديد المغناطيسية الأرضية

- ظهور حقل مغناطيسي حول الأرض.

الإجابــة:

استعمال المغنتين : معدن بازلتي يتمتع بخاصة المغنطة حيث يمكن استعماله كبوصلة مستحايثة لأنه يتبرد عند درجة  Curie  (578°م)  ويسمح بتحديد اتجاه الحقل رالمغناطيسي الأرضي القديم باستعمال جهاز Magnétomètre.

العقل المغناطيسي الأرضي: ناتج عن دوران الكرة الأرضية حول الشمس وحول نفسها وحركة المواد داخل النواة الأرضية المكونة أساسا من النيكل والحدي.

 2 - هل تنطبق الأقطاب المغناطيسية الأرضية مع الأقطاب الجغرافية الحالية ؟

الإجابــة:

 ا - العلاقة بين القطبين المغناطيسي والجغرافي: لا ينطبق اتجاه القطب المغناطيسي الأرضي مع القطب الجغرافي الأرضي.



أ مغنطــة قــاع المحيطــات

تمثل الوثيقة 06 قاس المغنطة القديمة للقشرة المحيطية لمنطقة من المحيط الأطلسي وتفسيراتها.

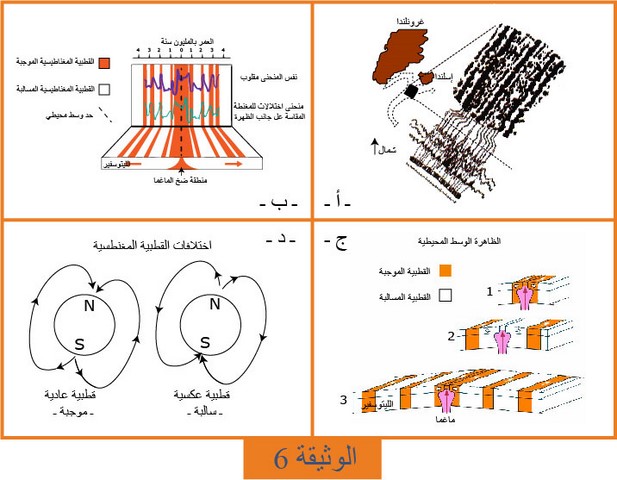

قياس المغنطة القديمة للقشرة المحيطية لمنطقة من المحيط الأطلسي وتفسيراتها

التعليمــات :

1 - ما هي المعلومات المستخلصة من مقارنة منحنيي الوثيقة (6-ب) فيما يخص تغيرات المغنطة على جانبي الظهرة؟

الإجابــة:

المقارنة: توسع المنحنيات تغير المغنطة (اتجاه الحقل المغناطيسي الأرضي) على جانبي الظهرة المحيطية.

نلاحظ شبه تطابق بين المنحنى العادي والمنحنى المقلوب لغيرات المغنطة على جانبي الظهرة.

المعلومات :
  • تتغير المغنطة على جانبي الظهرة (اختلالات القطبية المغناطيسية).
  • تناوب بين المغنطة الموجبة والسالبة بين جانبي الظهرة .
  • يتشكل الحقل المغناطيسي الأرضي أحزمة متناظرة على جانبي الظهرة.

2 - اعتمادا على الوثيقتين (6-ب-ج)  قارن بين انتشار المغنطة وعمر الصخور على جانبي الظهرة.

الإجابــة:

المقارنة:  تعرض المغنطة يدل على اختلاف العمر وبالتالي فكلما ابتعدنا عن الظهرة زاد سمك وعمر الصخور الرسوبية التي هي على تماس مع البازلت (يزداد عمر اللوح المحيطي بشكل تناظري على جانبي محور الظهرة).

3 - قدم تفسيرا لكيفية تشكل قاعه المحيط الأطلسي باستغلال معطيات الوثيقة (06).

الإجابــة:

التفسير :  يعود تشكل قاع المحيط إلى تباعد الصخور الرسوبية المكونة للصفائح التكتونية مما يسمح بظهور طبقة جديدة على مستوى الظهرة وبهذا يتشكل لوح محيطي جديد وتوسع المحيط على مستوى الظهرة.

ب تحديد عمر الصخور الرسوبية المكونة لقاع المحيطات

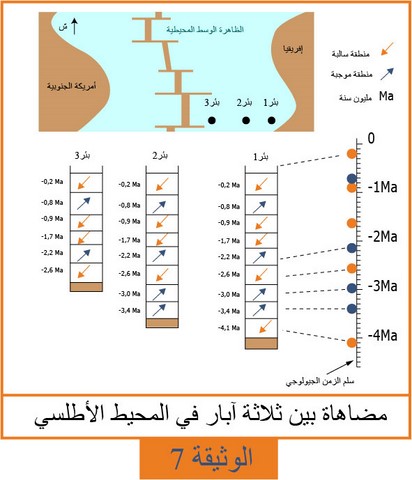

تمثل الوثيقة (07) مضاهاة بين ثلاثة آبار في المحيط الأطلسي.

التعليمات:

ضاه بين الابار الثلاثة بالاعتماد على عمر الرسوبيات واتجاه المغنطة ، ثم استنتج شكل حوض الترتيب.

الإجابــة :

العلاقـة: الابتعاد عن محور الظهرة ←تغير المغنطة شاقوليا ←  زيادة عمر وسك الرسوبيات شاقوليا.

 فسر غياب الطبقات السفلى في البئرين (2 و 3).

الإجابـة:

التفسير: يعود غياب الطبقات السفلى في البئرين 02 و 03 لكون هذه الطبقات السفلة قديمة قد توضعت في الآبار لعميقة فلم تظهر في الآبار الحديثة التي هي اقل عمقا.

آلية زحزحة القارت: الصفائح القارية (مثل إفريقيا وأمريكا الجنوبية) عن  بعضها تاركة بينها محيطا يتسع مرور الزمن وتتوسطه ظهره (مرتفع بحرى ) وأدلة ذلك متعددة منها تماثل التوضعات الصخرية عل حواف الصفحتين القاريتين المتباعدتين وتماثل بقايا الكائنات الحية (المستحقات) بينها كما أن عمر الصخور وسمكها يتزايد كلما ابتعدنا عن مركز الظهرة نتيجة تغير المغنطة على جانبها.

حركــات التقــارب

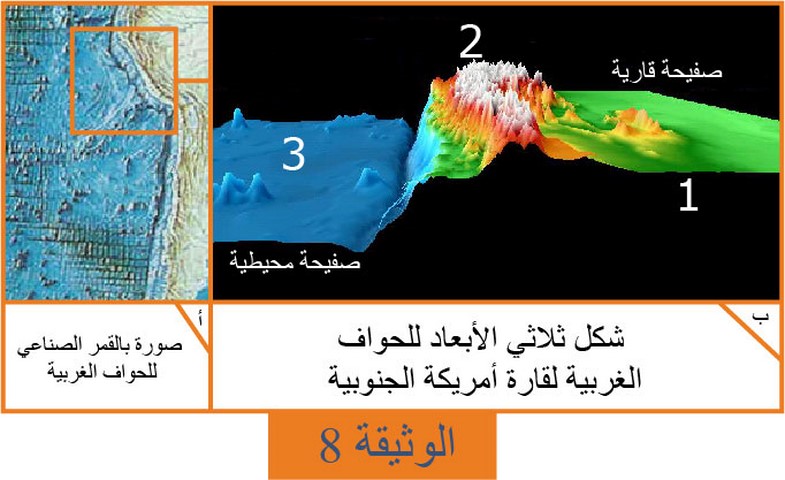

تمثل (8-أ) صورة بالقمر الصناعي للحواف الغربية لأمريكا الجنوبية.

تمثل (8-ب)  شكل ثلاثي البعاد للحواف الغربية لقارة أمريكا الجنوبية (Sismolog)

صورة بالقمر الصناعي للحواف الغربية

التعليمات :

ماذا تمثل الأرقام 1، 2، 3 من الوثيقة (8-ب).

الإجابـــة:

الأرقــام  :1- قشرة قارة أمريكا – 2- سلسلة جبلية بركانية – 3- قشرة المحيط الهادي.



2 - باستغلال الوثيقة (8- ب)  قارن بين مستوى تواجد القشرة المحيطة والقشرة القارية، اقترح فرضيات لتفسير ذلك.

الإجابــة:

المقارنـة: مستوى القشرة المحيطية أخفض من مستوى القشرة القارية أي أنه حدث غوص للقشرة المحيطية تحت القشرة القارية وتشكل خندق محيطي تعلوه سلسلة جبلية.

الفرضيات:
  1. تباعد الصفائح التكتونية على مستوى الظهرات يقابله تقارب الصفائح على مستوى الخنادق للحفاظ على ثبات حجم الأرض.
  2. التخلص من المواد الزائدة الناتجة عن تحديد القشرة المحيطية.
  3. كثافة القشرة المحيطية أكبر من كثافة القشرة القارية.

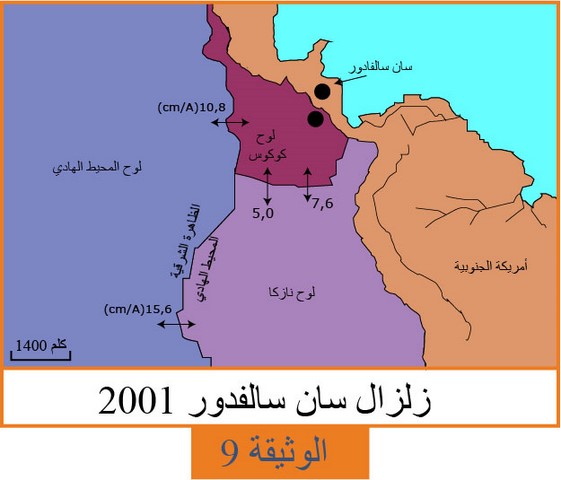

  • تمثل الوثيقة 09 زلزال سان سالفادور 2001.
  • تمثل الوثيقة 10 صورة لبركان إلايكوادور.

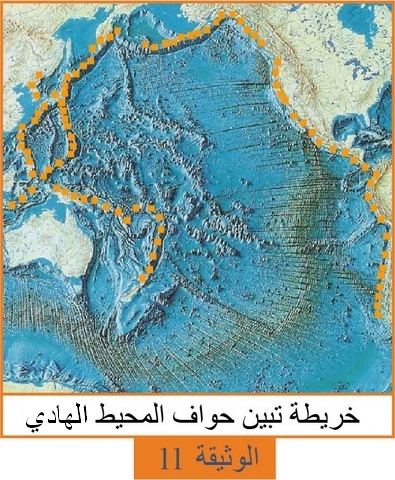

  • تمثل الوثيقة 11 خريطة تبين حواف المحيط الهادي.

صور زلزال سال سالفادور

         خريطة تبين حواف المحيط الهادي

صورة لبركان الايكوادور

التعليمات :

1 - حدد موقع السلفادور بالنسبة للألوان التكتونية ؟

الإجابــة:

يقع السلفادور محاذاة لوح الكوكوس التابع للمحط الهادي.

2 - باستغلال معطيات الوثيقتين (11-9)  استخلص العلاقة بين موقع السلفادور والنشاط الزلزالي وحدود الصفائح التكتونية.

الإجابــة:

العلاقــة:  يوافق موقع السلفادور منطقة غوص قشرة المحيط الهادي تحث القشرة القارية الأمريكية والتي تتميز بنشاط زلزالي كبير.

3 - باستغلال الوثيقة (10) استنتج أنواع البراكين المميزة لحواف المحيط الهادي.

الإجابة:

أنواع البراكين، تتميز حواف المحيط الهادي بانتشار براكين انفجارية

العلاقة بين البراكين والصفائح:  تتوزع البراكين على مستوى مناطق غوص قشرة المحيط الهادي تحت القشرة الأمريكية والآسيوية.

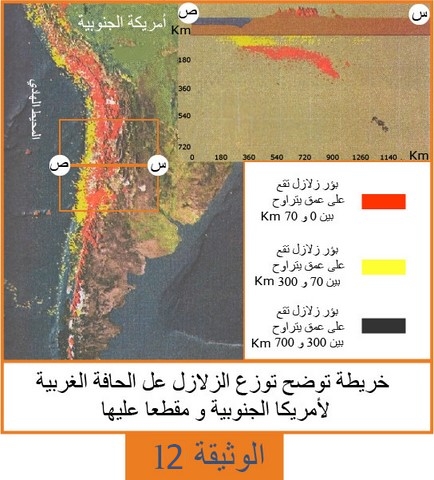

تمثل الوثيقة 12 خريطة توضح توزع الزلازل على الحافة الغربية لأمريكا الجنوبية ومقطعا عليها.

خريطة توضح توزع الزلازل على الحافة الغربية لأمريكا الجنوبية ومقطعا عليها

التعليمات:
  1. على ما يدل توزع المراكز السطحية للزلازل في الخريطة.
الإجابــة:

توزع المراكز الزلزالية: يدل على وجود مناطق نشطة تنطبق على حدود الألواح التكتونية (مناطق غوص).

2 - اعتمادا عل معطيات الوثيقة 09 تعرّف على الألواح المتواجدة غرب أمريكا الجنوبية.

الإجابــة:

ألواح أمريكا الجنوبية : لوح نازكا التابع للمحيط الهادي والذي يغوص تحت اللوح القاري لأمريكا الجنوبية.

3 - ادرس توزع البؤر الزلزالية في المقطع (س - ص) المبين في الوثيقة (12- ب ).

ماذا تستخلص فيما يخص العلاقة بين البعد عن حدود الصفائح وعمق البؤر  الزلزالية؟

الإجابــة:

توزع البؤر الزلزالية: بؤر زلزالية السطحية تكون قريبة من حدود الصفيحة القارية الأمريكية مع المحيط أما بؤر الزلازل التي تكون داخل القارة فتكون عميقة.

4 - صل بين مختلف البؤر الزلزالية المبينة على الوثيق (12 - ب) ماذا تستنتج؟

الإجابــة :
الاستنتاج :

تتوزع بؤر الزلازل وفق مستوى يميل بـ : 45 على الأفق على مستوى Benioff الذي يفصل بين القشرة المحيطية والقشرة القارية الطافية (يمتد من اللوح الغائص إلى الطافي).

تمثل الوثيقة 13 رسم تخطيطي لمقطع في منطقة الغوص.

S3C2F5

رسم تخطيطي لمقطع في منطقة غوص

التعليمات :

قدم تفسيرا لمعطيات الوثيقة (13).

الإجابــة:

تفسير حركة التقارب: اختلاف كثافة القشرتين المحيطية والقارية.

تفسير تقلص القشرة الأرضية: يعود ذلك إلى الأحداث الموالية (تأكيد الفرضيات المقترحة) :

- تشكل الصخور الرسوبية مشوهة، نتيجة دفع القشرة المحيطية للقشرة القارية.

- تشكل صخور متحولة: نتيجة غوص رسوبية في الأعماق المنصهرة.

- انصهار مواد داخلية:  غوص صفيحة باردة في أعماق ساخنة.

- صعود الماغما: للتخلص من المواد الزائدة.

- براكين انفجارية : نتيجة الضغط الداخلي للمواد المنصهرة.

- زلازل ، طيات وفوالق الصفيحة المحيطية نحو القارية: لتبريد الأعماق الساخنة وأحداث توازن حراري.

مخطط حركة الصفائح التكتونية:



S3C2F6
