إنكسار الضوء

I ظاهرة الانكسار
1 تذكير حول ظاهرة انكسار الضوء

نغرز ثلاثة دبابيس على استقامة واحدة ثم نضع أمامهم المرآة كما بالشكل :

  • نبحث عن وضعية للعين بحيث صورة الدبوس الأقرب للمرآة تحجب صورتي الدبوسين الآخرين
  • نغرز دبوسا رابعا بحيث يحجب رأسه صور رؤوس الدبابيس الأخرى
  • نغرز دبوسا آخر على الاستقامة مع الدبوس الرابع و رؤوس الدبابيس 1 و 2 و 3 على المرآة
  •  ارسم المستقيم المار بالدبوسين الرابع و الخامس
  •  في أي نقطة يقطع المرآة
  •  ارسم الناظم للمرآة في هذه النقطة

ظاهرة ارتداد الضوء من سطح عاكس وفق جهة معينة تدعى الانعكاس ،حيث أن الشعاع الوارد و الشعاع المنعكس  و الناظم للسطح في نقطة الورود تقع في نفس المستوي ، و زاوية الانعكاس تقايس زاوية الورود . إذا كانت زاوية الورود معدومة فإن زاوية الانعكاس معدومة.

2 مشاهدات أولية

 شاهد الوثائق 1 ، 2 ، 3 صفحة 10

  •  ما هي ظاهرة السراب ؟
  • ما هو قوس قزح ؟
  • على ما يعتمد مبدأ عمل النافورة الضوئية ؟
  • انحراف الضوء : رأينا في النشاط السابق أن الضوء ينعكس عندما يرد الى سطح عاكس ، ماذا يحدث له عندما يجتاز السطح الفاصل بين وسطين شفافين ؟

ضع كمية من الماء في حوض شفاف ، ثم اسقط حزمة ضوئية رفيعة (ضوء ليزر) على السطح الحر للماء لتجسيد مسار الضوء في الهواء نستخدم غبار الطباشير مثلا ، و لتجسيد مشاهدة مساره داخل الماء نستخدم  مادة ملونة مثل الفليورسين أو الإيوزين أو قطراتمن الحليب

  •  صف ما تشاهد ، ماذا تستنتج ؟
  • عندما تسقط حزمة ضوئية على سطح الماء ، يحدث لها انعكاس و الجزء الآخر ينفذ في الماء مع انحراف في مساره ، تسمى هذه الظاهرة الأخيرة  "ظاهرة انكسار الضوء"
  •  الحزمة الواردة و الحزمة  المنكسرة تقعان في نفس المستوى
  • نسمي الشعاع المنتشر في الوسط الأول الشعاع الوارد
  • نسمي الشعاع المنتشر في الوسط الثاني الشعاع المنكسر
  • نسمي السطح الذي يفصل بين الوسطين الشفافين الأول و الثاني : السطح الكسر

من الماء إلى الهواء

  • نثبت بالعجينة دبوسين في قعر حوض زجاجي شفاف به ماء على نقطتين معينتين سابقا على الورقة التي تحت الحوض
  • ننظر على احد الجوانب و نثبت دبوسا ثالثا بحيث يحجب راسي الدبوسين الآخرين ثم دبوسا رابعا
  • ننزع الحوض و نمثل الشعاع الوارد و الشعاع البارز , ماذا تلاحظ ؟
  • عندما ينتقل الضوء  من وسط شفاف إلى آخر ينحرف عن مساره فنقول حدث له انكسار
  • إذا انتقل الضوء من الهواء إلى الزجاج (أو الى الماء) ، فإن زاوية الورود أكبر من زاوية الانكسار
  • تكون زاوية الورود أقل من زاوية الانكسار إذا انتقل الضوء من الهواء إلى الماء ، أو من الزجاج الى الهواء
  • الشعاع الوارد و الشعاع المنكسر و الناظم للسطح الكاسر في نقطة الورود تقع في مستو واحد
II قانونا الانكسار
الانكسار الضوئي

هو التحول المفاجئ لمسار الضوء عندما يجتاز السطح الفاصل بين وسطين شفافين.

1 قانونا الانكسار
  • القانون الاول: الشعاع المنكسر يقع في مستوي الورود ، الذي يشمل الشعاع الوارد و الناظم للسطح الكاسر عند نقطة الورود.
  • القانون الثاني: من اجل وسطين شفافين نسبة "جيب" زاوية الورود الى "جيب" زاوية الانكسار ثابتة أي:

يسمى الثابت "القرينة النسبية الانكسار الضوء للوسط الثاني بالنسبة للوسط الأول" ، ويرمز لها بالرمز

، و تساوي نسبة قرينة انكسار الوسط الثاني إلى قرينة انكسار الوسط الأول و نكتب :
  ومنه يمكن كتابة عبارة القانون الثاني للانكسار من الشكل:

(القانون الثاني تم استخراجه في حصة الأعمال المخبرية)

- إذا كان الوسط الأول هو الهواء تدعى هذه النسبة  قرينة الانكسار المطلقة للوسط الثاني و يكتب القانون الثاني للانكسار :


- عندما ينتقل الضوء من وسط أقل كسرا إلى وسط أشد كسرا ، يقترب الشعاع المنكسر من الناظم ، و ينحرف عن مساره بزاوية تدعى زاوية الانحراف يرمز لها بـ

- عندما ينتقل الضوء من وسط أشد كسرا إلى وسط أقل كسرا ، يبتعد الشعاع المنكسر عن الناظم.

2 الانكسار الحدي و الانعكاس الكلي
  •  في الحالة التي ينتقل فيها الضوء من وسط اقل كسرا الى وسط اشد كسرا ، فإن زاوية الانكسار تأخذ قيمة حدية "
    " عندما تصل زاوية الورود الى القيمة °90
  •  في الحالة التي ينتقل فيها الضوء من الهواء إلى وسط شفاف قرينة انكساره
    تحسب الزاوية الحدية بالعلاقة :
  •  في الحالة التي يرد فيها الضوء من وسط أشد كسرا الى وسط اقل كسرا، فإنه:

 ينفذ الى الوسط الثاني مبتعدا على الناظم اذا كانت:


 ينعكس كليا اذا كان:

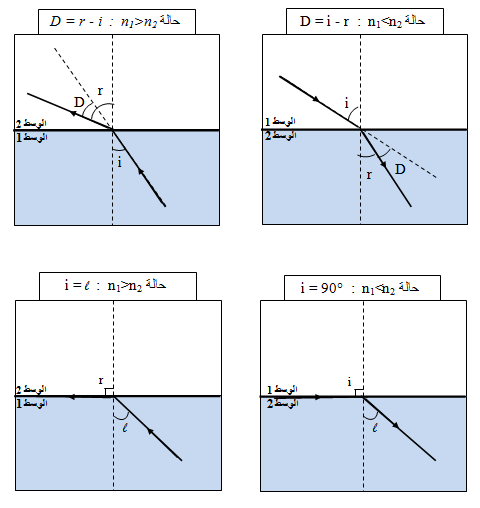

نلخص كل هذه الحالات في المخططات التالية حيث

قرينة انكسار الوسط الأول و
  قرينة انكسار الوسط الثاني :

III انحراف الضوء بالموشور

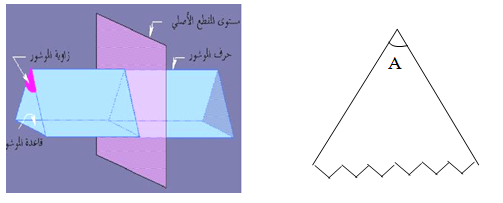

  • الموشور وسط ضوئي شفاف و متجانس محدد بسطحين مستويين غير متوازيين
  • نسمي السطحين وجهي الموشور ، و خط تقاطعهما يدعى حرف الموشور.
  • الزاوية المحصورة بين السطحين تسمى زاوية الموشور و رمزها A .
  • يمثل الموشور على شكل مثلث
1 تجارب اولية (الانحراف و التبدد)

نسقط أشعة الشمس على أحد و جهي مخروط فنلاحظ بروزها من الوجه الثاني على شكل حزمة ملونة بألوان الطيف .

نعيد نفس التجربة السابقة و ذلك بوضع مرشح ملون(أحمر مثلا) مزود بحاجز عاتم به شق ، نلاحظ بروز حزمة ضوئية حمراء اللـون.

يحلل الموشور الضوء الأبيض إلى ألوانه الأصلية (ألوان الطيف المرئية) ، تدعى هذه الظاهرة بتبدد الضوء .

2 الدراسة الكمية لانحراف الضوء في الموشور

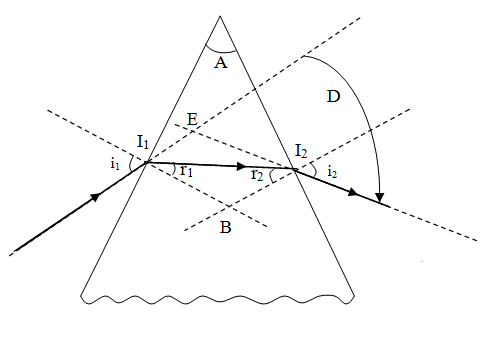

        لدراسة مسير الشعاع الضوئي عبر الموشور ، نستعمل منبع ضوئي وحيد اللون (لتفادي حدوث ظاهرة التبدد) و موشور قرينة انكساره

معروفة  نضع الموشور فوق ورقة بيضاء ، ثم نسقط شعاعا ضوئيا على أحد وجهيه بحيث يبرز من الوجه الآخر نسمي
زاوية الورود و
زاوية البروز و
زاوية الانحراف هندسيا نجد أن :
    ;

( يمكن للأستاذ أن يقدم للتلاميذ برهانا هندسيا مبسطا عن ذلك )

مما سبق يمكن استنتاج علاقات الموشور التالية :

3 شرطا بروز شعاع ضوئي من الموشور
  • الشرط الأول:  حتى يبرز الشعاع الوارد من الموشور ، ينبغي أن يصل هذا الشعاع إلى الوجه الثاني للموشور بزاوية ورود اصغر أو تساوي الزاوية الحدية للانكسار
    التي تميز مجموعة مادة الموشور والهواء ، وعليه لا يمكن لأي شعاع وارد أن يخرج من موشور إلا إذا كانت زاوية هذا الموشور
      اقل من ضعفي الزاوية الحدية للانكسار ، ونكتب :



  • الشرط الثاني: القيم اللازم إعطائها لزاوية الورود حتى يكون هناك بروز ، بعد تحقق الشرط الأول ، هي القيم التي تحقق العلاقة التالية :
      حيث :
    هي أدنى قيمة لزاوية الورود على الوجه الأول للموشور .
4 زاوية الانحراف الأدنى

نحصل على أدنى انحراف

للشعاع البارز عندما تكون الزاويتان
و
متساويتان :

حيث :

يحدث انعكاس كلي للشعاع الضوئي الساقط على الوجه الثاني للموشور إذا تحقق الشرط التالي :
