أطياف الإصدار و أطياف الإمتصاص

رأينا في الوحدة السابقة بعض الأطياف للضوء الأبيض و ضوء الليزر باستعمال وسائل بسيطة مثل موشور أو قرص مضغوط أو شبكة بصرية إلا أنها لا تعطى لنا دراسة دقيقة لذا نستعمل وسائل أكثر دقة للدراسة الأطياف مثل المطياف ذو الشبكة البصرية

I المطياف ذو الشبكة البصرية

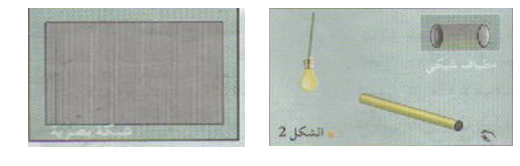

وهو مطياف عملي يمكن صانعه بسهولة، بحيث يكفي استخدام أنبوب عاتم من البلاستيك وسد احد طرفيه بسدادة عاتمة بها شق ضيق، وتوضع الشبكة البصرية في الطرف الثاني للأنبوب العاتم، بحيث خطوط الشبكة موازية للشق الشكل "2".

الشبكة البصرية هي شريحة من البلاستيك تنقش فيها عدد كبير من خطوط الموازية و المتراصة (حوالي 500 خط في المليمتر الواحد)

II تصنيف الأطياف
1 ‌أطياف الإصدار

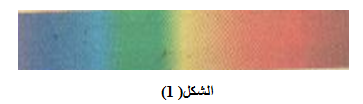

نوجه المطياف نحو ضوء أشعة الشمس ثم نحو مصباح متوهج ثم نحو ضوء شمعة.فتتحصل على الشكل( 1).

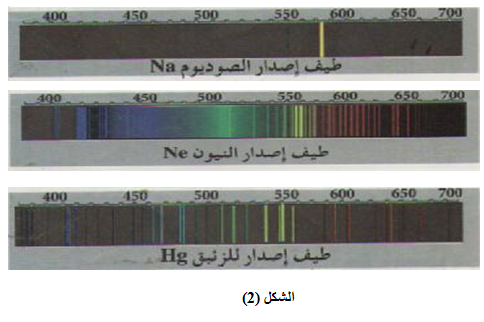

نوجه المطياف نحو ضوء صادر من مصباح بخار الزئبقي ثم نحو الضوء الصادر من مصباح الصوديوم ثم نحو الضوء الصادر من مصباح النيون فتتحصل على الشكل (2).

  • ماذا تلاحظ؟     ماذا تستنتج؟
  • بالنسبة للشكل (1) :نلاحظ في الحالات الثلاثة ألوان قوس قزح وعددها سبعة ألوان .
  • بالنسبة للشكل (2) :نلاحظ في الحالات الثلاثة خطوط مضيئة منفصلة ومحدودة العدد على خلفية سوداء ، بحيث يوافق كل خطا إشعاعا وحيد اللون له طول موجة محددة.

 نستنتج أن هنالك نوعان من أطياف الإصدار، أطياف الإصدار المستمرة ذات الأصل الحراري وأطياف الإصدار المتقطعة.

  • مفهوم أطياف الإصدار : هي أطياف الأضواء التابعة من مصادر ضوئية (أي الأجسام التي تصدر الضوء من ذاتها. ( الأجسام المضيئة) وهي نوعان:
  • أطياف الإصدار المستمرة (المتصلة): وهي أطياف  ضوئية ذات أصل حراري (صادرة من أجسام ساخنة أو تحت ضغط مرتفع، قد تكون هذه الأجسام صلبة، سائلة غازية) تحتوي على ألوان تشبه ألوان قو قزح.
  • أطياف الإصدار المتقطعة ( أطياف الخطوط): وهي أطياف ضوئية صادرة من أجسام غازية أو أبخرة معادن، تحتوي على بعض الإشعاعات محدودة العدد و المنفصلة و تتميز بطول موجة معين.
2 العوامل المؤثرة على نوع و أشكال الأطياف

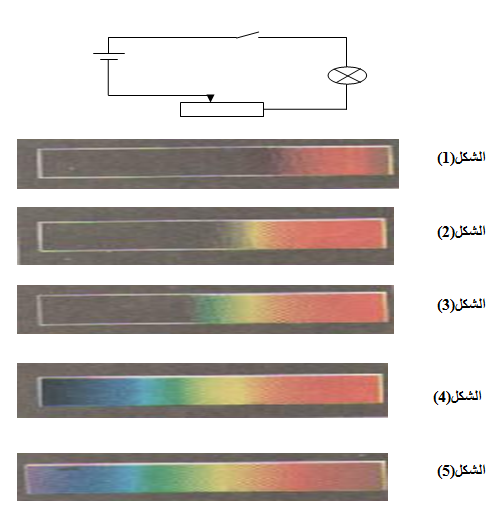

نحقق التركيب التجريبي التالي الذي يمكننا من التحكم في إضاءة المصباح باستخدام معدلة.

  1. نضبط المعدلة على أكبر قيمة مقاومتها بحيث يكون للمصباح توهج ضعيف.
  2. نوجه المطياف إلى المصباح فنحصل على الطيف الموضح في الشكل(1).
  3. نغير تدريجيا في مقاومة المعدلة،أي نزيد من شدة توهج المصباح ونلاحظ الطيف في كل مرة لنحصل على الأطياف الموضحة في الشكل على الترتيب.
  • قارن بين هذه الأطياف، ماذا تستنتج؟
  • المقارنة: هذه الأطياف عبارة عن طيف متصل لكنه غير كامل عند درجة حرارة منخفضة وتزداد اكتمالا كلما زادت درجة الحرارة. نلاحظ أن المصباح يشع في البداية إشعاعات في جوار اللون الأحمر ثم تزداد هذه الأشعة تدريجيا حتى تصل إلى الأشعة البنفسجية ليكتمل الطيف المتصل في المجال المرئي.
  • الاستنتاج: نستنتج أن طف الإصدار يتناسب طرديا مع درجة حرارة المنبع فعند ارتفاع درجة الحرارة سيزداد الطيف غنى بالإشعاعات من الأحمر إلى البنفسجي و العكس بالعكس.
3 أطياف الامتصاص

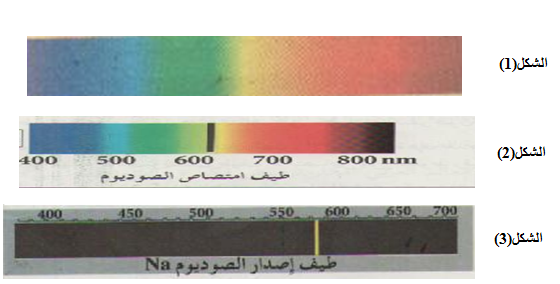

  1. نسلط حزمة ضوئية بيضاء على مطياف الشبكة و نلاحظ طيف متصل للضوء الأبيض كما في الشكل (1).
  2. نضع موقد بنزن في وضع يعترض لهبه الحزمة الضوئية، ثم ننثر كمية من ملح الطعام فوق لهب الموقد.  ماذا تلاحظ ؟
  3. ننظر عبر المطياف إلى اللهب،فنتحصل على الشكل (2).
  • قارن هذا الطيف مع طيف الضوء الأبيض، ثم قارنه مع طيف الإصدار لمصباح الصوديوم الشكل (3) .ماذا تستنتج؟
  1. طيف الضوء الأبيض متصل يشمل ألوان قوس قزح.
  2. الملاحظة : نلاحظ زيادة في لهب الموقد و اكتساب اللهب اللون الأصفر.
  3. المقارنة:
  •  بين الطيف المتصل للضوء الأبيض و الطيف المتحصل عليه: الطيف المتحصل عليه يظهر على خلفية من طيف مستمر للضوء الأبيض للمنبع منقوص منه الاشعاعين ذو طول الموجة
    و
      على شكل خطين عاتمين
  • بين طيف إصدار مصباح الصوديوم و الطيف المتحصل عليه: طيف إصدار مصباح الصوديوم يظهر لنا خلفية سوداء به أشعاعين ذو اللون الأصفر بطول موجتين
    و
       على عكس طيف الامتصاص الذي يظهر على خلفية طيف الضوء البيض منقوص منه نفس الاشعاعين.

نستنتج انه عندما يجتاز الضوء الأبيض جسما ماديا فان ذرات أو شوارد هذه المادة تمتص بعض الإشعاعات و يظهر بشكل طيف متصل ينقص منه بعض الإشعاعات الممتصة و تبدو على شكل خطوط عاتمة.
